泰安华纳机电 YH-63/HZ-5系列液压回柱器——煤矿支护设备高效回撤专家

【产品概述】

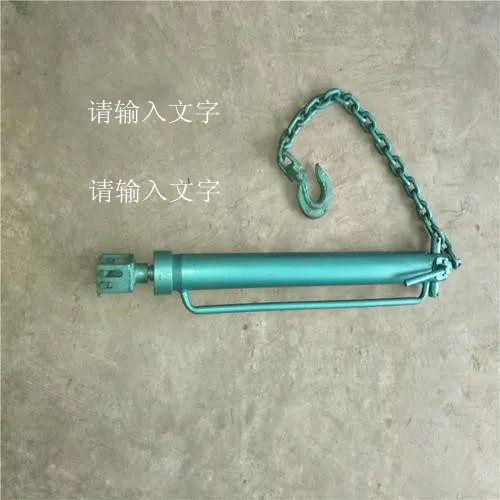

泰安市华纳机电设备有限公司自主研发的YH-63型液压回柱器（又称5吨回柱器、单体支柱回柱器），是专为煤矿综采/普采工作面设计的支护设备回撤工具。该设备通过液压动力实现单体液压支柱、U型钢支架等重型支护装备的安全高效回收，额定拉力达58KN，可替代5-8人传统人工回柱作业，效率提升80%以上，显著降低井下作业劳动强度与安全风险。

【核心优势】

超强动力，安全可靠
额定拉力58KN，轻松应对5吨级支护设备回撤需求，液压系统过载保护，杜绝拉力超限风险。
双级行程设计：I型680mm/II型480mm，适配不同高度工作面，减少反复调整次数。
轻量化机身，便携操作
I型仅22kg，II型18kg，单人可携带至作业面，减少搬运时间。
快插式液压接头，30秒完成设备连接，适配手动/电动泵站。
军工级材质，耐用抗造
主体采用高强度合金钢，表面镀镍防腐处理，适应井下潮湿、腐蚀环境。
钢丝绳通过5000次疲劳测试，断丝率＜2%，使用寿命超3年。
智能安全防护
双重防滑设计：棘轮自锁机构+液压保压阀，意外断压时自动锁止，防止设备坠落。
360°旋转吊钩，自动找正重心，避免偏载拉力损伤设备。
【技术参数】

项目 参数
型号 YH-63（I型/II型）
额定拉力 58KN（≈5.9吨）
液体额定压力 24MPa
最大伸缩行程 I型680mm / II型480mm
两端勾头间距 I型3.5m / II型3.3m
整机重量 I型22kg / II型18kg
适用泵站 手动/电动乳化液泵（≥3kW）

【操作前准备】

设备检查
确认钢丝绳无断丝、棘轮机构灵活，液压管路无泄漏。
测试保压阀：加压至24MPa，保压5分钟压力降＜0.5MPa。
环境评估
选择锚杆/锚索专用起吊点，严禁使用支护锚杆作为吊点。
清理作业区域杂物，确保撤退通道畅通。
人员分工
指定专人指挥，统一手势/哨音信号，非作业人员撤离至5米外安全区。
【安全操作规程】

捆绑规范
使用专用吊装带，禁止直接捆绑设备手柄、接线盒等易损部位。
不规则设备采用多点起吊，重心偏移量＜5%。
起吊流程
缓慢加压至设备离地100mm，悬停2分钟检查无异常后继续提升。
严禁斜拉硬拽，设备移动速度≤0.2m/s。
应急处理
遇钢丝绳抖动、泵站压力骤降立即停机，人员撤离至掩体后排查故障。
每月对棘轮机构润滑保养，每年更换液压油及密封件。
【应用场景】

煤矿综采工作面单体液压支柱回收
金属矿山U型钢支架撤除
隧道工程临时支护设备拆卸
应急救援中的重物吊装作业

---
