泰安华纳机电 CZ系列液压拆柱机——高效单体支柱维修解决方案

【产品概述】

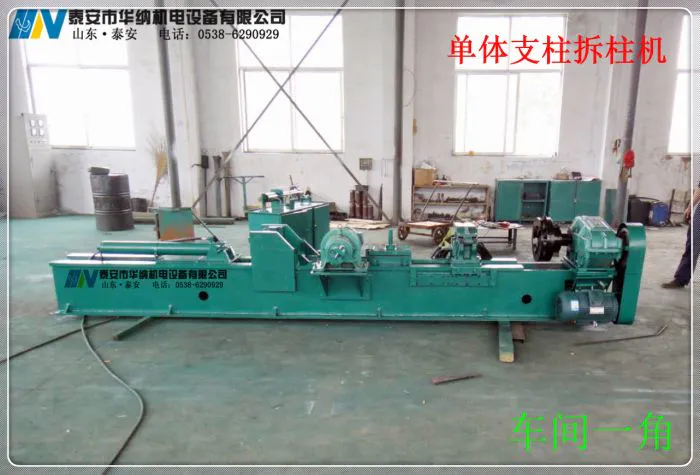

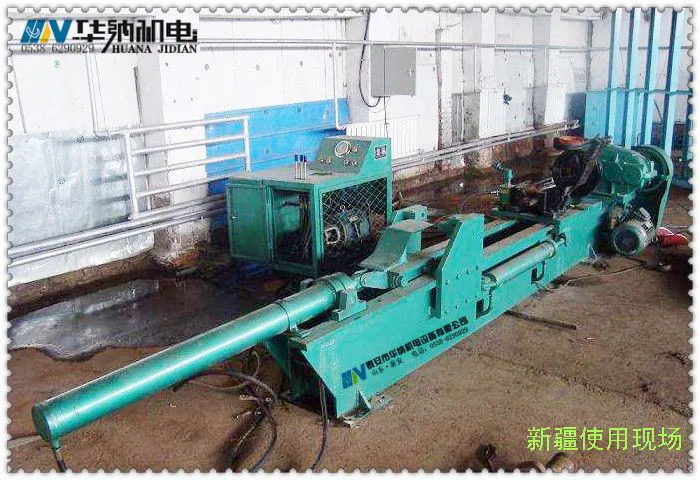

泰安市华纳机电设备有限公司自主研发的CZ系列拆柱机（又称单体支柱拆柱机、液压支柱拆柱机），是专为煤矿、金属矿山等场景设计的单体液压支柱维修设备。该设备突破传统拆解局限，可高效处理锈蚀严重、常规工具难以拆卸的支柱，实现拆解流程全机械化，显著提升维修效率与质量，降低劳动强度，是国内单体支柱维修领域的标杆产品。

【核心优势】

全功能拆解能力
一机多用：集成三用阀、底座、手把体、顶盖及活柱体拆解功能，覆盖支柱全部件维修需求。
适应性强：可拆解缸径100mm、高度1000-4500mm的各类支柱，兼容2.5米/3.5米/4.5米等主流型号。
高效动力系统
动力配置：5KW主电机驱动，搭配总减速比71.19的专用减速机，输出扭矩达150,000N·m，夹紧力远超通用卡盘。
传动优化：皮带传动设计降低噪音，偏心式双向自紧卡盘实现快速装夹，操作省力且稳定性强。
智能液压控制
泵站压力14.7MPa，流量＞40L/min，匹配46号液压油，确保拆解过程平稳可控。
千斤顶组力：推力115KN/拉力59KN，行程1100mm，轻松应对高强度拆解任务。
安全耐用设计
机械液压双重夹紧，保障作业安全性；夹缸架体拉力50KN，油缸行程25KN，适应复杂工况。
整机采用高强度钢材，经久耐用，设备重量依型号定制，确保运输与安装便捷性。
【技术参数】

项目 参数
外形尺寸（长×宽×高） 4100mm×1530mm×840mm
可拆支柱缸径（内径） 100mm
可拆支柱高度范围 1000-2200mm / 2500-3500mm / 1000-4500mm
泵站压力 14.7MPa
主电机功率/电压/转速 5KW / 380V / 900r/min
拆柱千斤顶工作组力 推力115KN / 拉力59KN
千斤顶工作行程 1100mm

【应用场景】

煤矿井下液压支柱定期维护
金属矿山单体支柱锈蚀件修复
支护设备租赁企业的维修车间
大型工矿企业设备管理中心

---
