泰安华纳机电 SF-II型三用阀试验台——煤矿液压设备检测的精准之选

产品概述

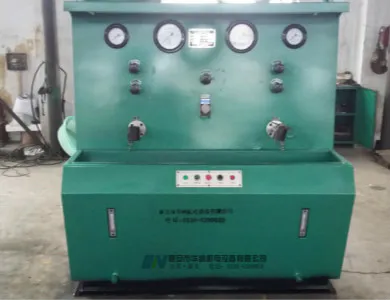

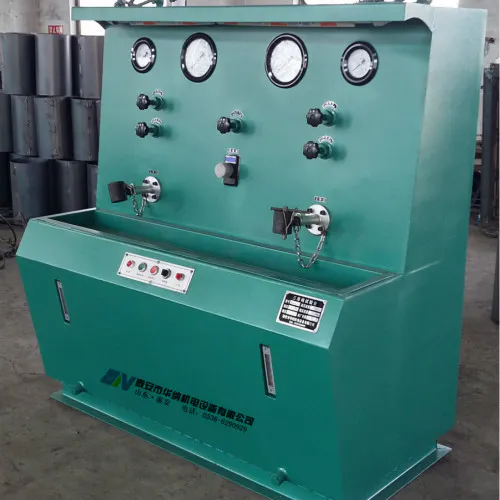

泰安华纳机电设备有限公司自主研发的SF-II型三用阀试验台，是专为煤矿单体液压支柱、三用阀及液压元件设计的综合性检测设备。该设备集成快速注液、自动增压、多接口并行测试等功能，可高效完成密封性校验、安全阀调压及动作性能测试，广泛适用于煤矿设备厂、维修中心及机修车间，显著提升出厂检验与下井前检测效率。

核心优势

双系统协同，高效精准
液压+乳化液双系统：高压油路驱动增压缸，低压乳化液（3-5%）完成密封测试，互不干扰，测试效率提升40%。
独立测试接口：4组数字压力表（精度1.6级）支持多阀体同步检测，减少等待时间，日检测量可达200组。
宽域调压，适配性强
高压区：0-60MPa无级调压，覆盖安全阀、换向阀等高压元件测试需求。
低压区：0-5MPa精准控制，适配密封性预检及低压元件校验。
安全可靠，操作便捷
双重保护机制：超压自动泄压、电机过载保护，符合MT419-95《液压支架用阀》标准。
一键式操作：电磁换向阀控制增压流程，新手30分钟即可掌握操作要领。
技术参数

项目 参数说明
试验工作压力 0～40MPa（常规测试）
最高承压能力 60MPa（安全阀调定）
低压调压范围 0～5MPa（密封预检）
高压排量 ≥0.7L/次（增压缸输出）
低压排量 40L/min（快速注液）
介质要求 乳化液3-5%或42#液压油
电机功率 3KW（节能设计）
设备尺寸 700×800×1500mm（紧凑型设计）
整机重量 800kg（含防震底座）

应用场景

出厂质检：单体液压支柱、三用阀、液压支架阀组的密封性及耐压测试。
下井前复检：快速校验设备性能，杜绝带病入井风险。
维修验证：修复后液压件的载荷测试及动作可靠性验证。
系统亮点

增压缸技术：双作用活塞设计，吸液排液自动切换，排液压力波动≤±1%。
数字显示系统：4块高精度压力表实时显示测试数据，历史数据可追溯。
模块化设计：可选配单体支柱接口、阀组测试模块，一机多用。
操作流程简化版

开机自检：检查乳化液液位，启动油泵，观察低压表升至6MPa。
低压测试：安装三用阀，调至低压档，保压2-5分钟无泄漏即合格。
高压测试：切换高压档，增压至40MPa，保压检测安全阀启闭性能。
数据记录：数字表自动存储峰值压力，支持U盘导出报告。
服务承诺

定制化服务：根据测试需求提供非标压力段、多工位扩展定制。
质保体系：设备主机质保1年，核心液压件终身免费更换。
技术培训：提供操作视频、现场指导及年度设备巡检服务。
配套解决方案
泰安华纳机电可提供液压设备全生命周期管理方案：

检测线：三用阀试验台+支柱试验台+强度试验机（全项性能验证）
维修线：拆柱机+磨缸机+撑缸机+校直机（破损件修复再生）
保养线：密封检测仪+超声波清洗机+乳化液配比装置（预防性维护）

---
