泰安华纳机电 DZ60系列单体支柱测压表——精准护航煤矿安全生产

【产品概述】

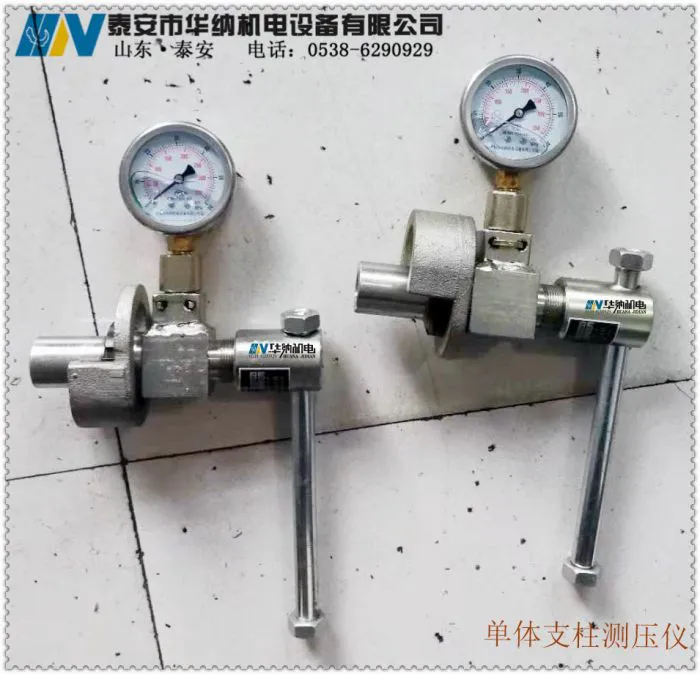

泰安市华纳机电设备有限公司自主研发的DZ60型单体支柱测压表（又称单体支柱压力表、测力计、检测仪），是专为煤矿井下液压支柱支护系统设计的高精度压力检测仪表。该设备采用顶针式检测技术，结合人性化手把助力设计，可快速测定外注式单体液压支柱的初撑力，为矿压监测与支护质量评估提供可靠数据支持，是煤矿工作面必备的安全检测工具。

【核心优势】

精准检测，智能显示
量程覆盖0-60MPa，精度达2.5级，压力数值直读式表盘设计，无需复杂换算，数据一目了然。
配备机械式压力表与数显表双模式（选配），适应不同作业环境需求。
军工级防护，耐用免维护
一体化不锈钢冲压外壳，全密封结构，通过IP68防水认证，防爆等级达Exib I Mb，抗冲击性能卓越，适应煤矿井下潮湿、粉尘等恶劣工况。
免维护设计，无电子元件损耗，使用寿命超5年。
便携高效，操作简化
重量仅1.3kg，单手可握，U型销+锁紧套快速安装结构，30秒内完成测压仪与三用阀的连接。
手柄助力设计，旋转力矩降低50%，女性操作人员亦可轻松完成检测。
【技术参数】

项目 参数
量程 0～40MPa / 0～60MPa（双量程可选）
显示方式 机械指针式（标配）/ 数字显示（选配）
精度等级 2.5级
外壳材质 304不锈钢
防水防爆等级 IP68 / Exib I Mb
整机重量 1.3kg
工作温度 -20℃～60℃

【结构解析】

数显表（选配）：高清LED屏，夜间作业清晰可见。
U型销：快速定位三用阀接口，防止检测偏移。
本体：高强度合金材质，承压能力达80MPa。
手柄：人体工学设计，防滑纹路增强握持力。
锁紧套：螺纹锁紧结构，确保检测过程零泄漏。
【操作流程】

安装：取下锁紧套→卡入三用阀→插入测压仪→旋转锁紧套→旋转手柄开启阀门。
检测：压力表实时显示初撑力数值，稳定后读取数据。
拆卸：按住锁紧套→逆时针旋出手柄→取下测压仪。
【应用场景】

煤矿综采/普采工作面支护质量抽检
液压支柱出厂性能测试与周期校验
矿压异常区域实时监测与隐患排查
支护设备租赁企业的验收与维护

---
