泰安华纳机电 YTL系列圆图压力记录仪——矿井支护压力智能监测专家

【产品概述】

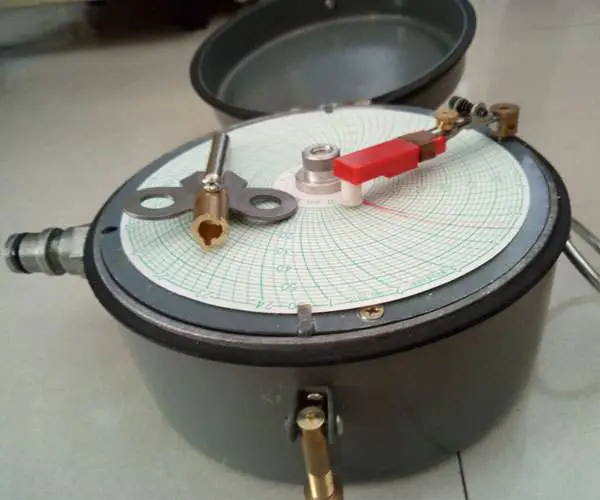

泰安市华纳机电设备有限公司研发的YTL130/YTL610型圆图压力记录仪（又称圆图仪、压力自记仪），是专为煤矿井下单体液压支柱设计的智能监测设备。该设备可连续7×24小时自动记录支柱油缸内介质压力变化曲线，精准反馈顶板动态压力数据，为采煤工作面支护策略调整提供科学依据，同时兼容液压系统非腐蚀性流体压力监测，是矿山安全生产的“数据哨兵”。

【核心优势】

全自动连续记录，解放人力
搭载全密封不锈钢机芯，免上弦设计支持10天持续运行，彻底告别传统记录仪每日人工调校的繁琐流程。
1转/24小时匀速走纸，压力曲线平滑无断点，真实还原压力波动全过程。
军工级防护，适应极端工况
主机采用IP65防护等级，防尘防水，抗冲击性能通过煤矿专用设备认证，可在高湿、粉尘环境中稳定工作。
接口采用M20×1.5标准螺纹，适配各类液压支柱，密封圈耐压达80MPa，杜绝泄漏风险。
高精度采集，数据可靠
1.5级精度传感器，测量范围0-60MPa全量程覆盖，压力波动捕捉精度达±0.9MPa。
机械式圆图记录与数字存储双模式（选配），数据可追溯性提升300%。
极简操作，零学习成本
免工具安装设计，3步完成设备部署：连接接口→启动记录→定期换纸。
透明防爆观察窗，实时查看记录状态，无需开盖操作。
【技术参数】

项目 参数
精度等级 1.5级
测量范围 0～60MPa
连续记录时长 168小时（7天）
记录纸走纸速度 1转/24小时
接口规格 M20×1.5（标准液压接口）
主机防护等级 IP65
工作温度 -10℃～50℃
整机重量 2.8kg

【应用场景】

煤矿综采工作面顶板压力长期监测
液压支架健康状态周期性评估
无人值守区域的压力异常预警
液压系统调试与故障诊断

---
