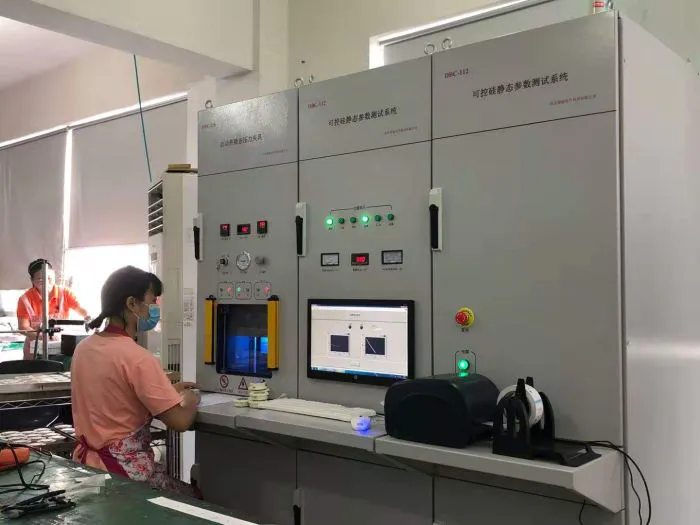

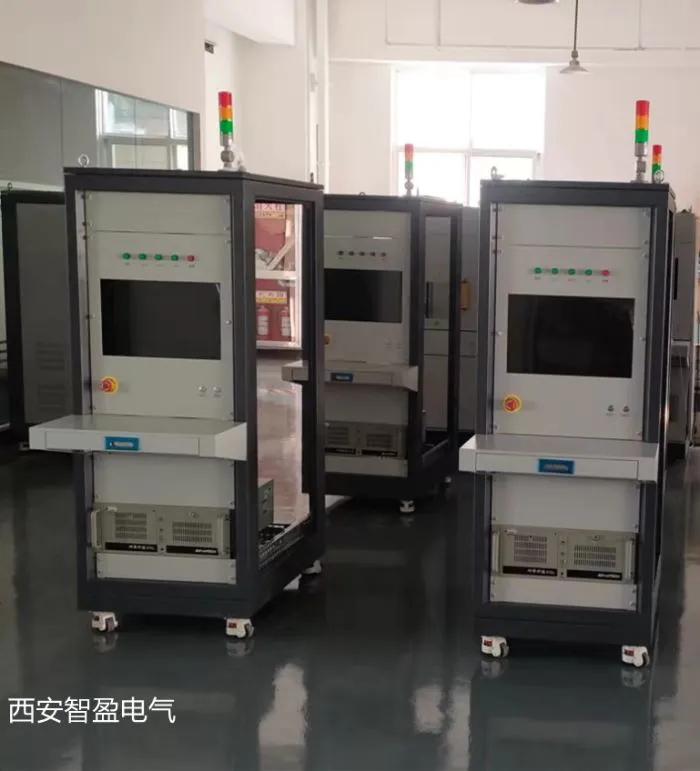

功率半导体标准动态特性测试系统
功率半导体标准动态特性主要完成功率器件的开通特性、关断特性以及极限关断特性参数的测试。
本技术规格书ZY-Eon适用于IGCT功率半导体标准动态特性测试台（下面简称测试台），规定了测试台的主要技术要求，参数范围，操作流程，试验方法及检验规则等。
本技术规范并未对一切技术细节做出规定，所提供的货物应符合工业标准和本技术规范中所提要求。
[url=]1.        引用标准[/url][滨1]
GB/T 15291-2015 半导体器件 第6部分：晶闸管
JB/T 7624-2013 整流二极管测试方法
JB/T 7626-2013 反向阻断三极晶闸管测试方法
以及国标、IEC、IEEE相关标准，以上标准均执行zuixin版本。如本技术规范与上述各标准之间有矛盾，则应满足较高标准。
2.        技术要求

序号

项目
参数
备注
1
常规开通
通态电流
范围：200-10000A，连续可调；
主电容电压
范围：300-7000V，连续可调；
zui大导通电流宽度设定范围
10μs-5ms
上升时间测量范围
0.01-20μs±3%±0.05μs
开通反馈延迟时间测量范围
0.01-20μs±3%±0.05μs
开通延迟时间测量范围
0.01-20μs±3%±0.05μs
开通能量测量范围
0.01-200J±3%±0.1J
开通di/dt测量范围
10-5000A/μs±3%±10A/μs
2
常规关断
zui大关断电流
范围：200-10000A，连续可调；
关断反馈延迟时间测量范围
0.01-20μs±3%±0.05μs
关断延迟时间测量范围
0.01-40μs±3%±0.05μs
关断能量测量范围
0.01-1000J±3%±0.1J
断态电压上升率测量范围
10-5000V/μs±3%±10V/μs
断态电流下降率测量范围
10-10000A/μs±3%±10A/μs
*主回路寄生电感
≤300nH
3
极限关断
zui大关断电流
范围：＜20000A；
设备能力
4
数据采集和处理单元
示波器
带宽不低于500MHz，采样率不低于6.5Gs/s
试品控制方式
光纤控制
2.1.        自动恒温压力夹具

序号

项目
参数
备注
1
工作方式
自动，气动
2
压力范围
10～130KN；分辨率0.1 KN，精度±5%±1KN。
3
温度控制范围
70～180℃，分辨率0.1℃；

高压阳极控温器采用非接触式测温

---
