SM3510是系列硬件产品中的8通道4～20mA电流输出模块。通过64针欧式连接器与机笼底板连接，与对应端子模块配套使用，输出8路4～20mA电流信号至现场设备。

SM3510 采用模块化设计，整体结构为盒式插件结构，机笼轨道安装，卡销固定。模块背板上的防混销固定。

SM3510模块通过现场总线(ProfiBus-DP)接收主控单元的数字信号，由模块内部对其进行数据处理后输出，输出信号经过光电隔离后进入D/A转换电路，把数字信号转换成4～20mA电流信号，输出到控制现场。

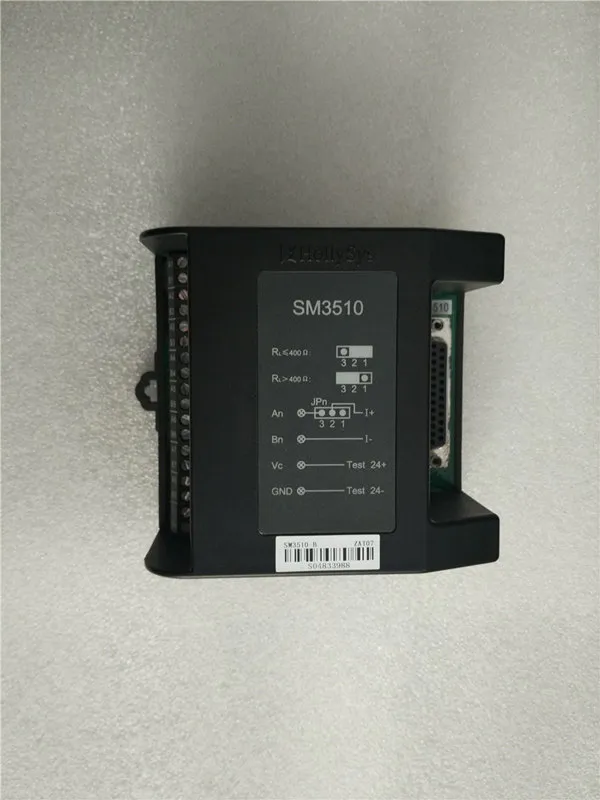

SM3510是系列硬件产品中的8通道电流型模拟量输出端子模块。通过专用25芯传输电缆与对应机笼底板连接，从而实现电流信号到控制现场的转接与传递。8通道路间隔离，隔离电压500Vrms。

组成结构SM3510端子模块由功能端子板和外壳结构件组成。SM3510端子模块采用模块化结构设计、标准35mm DIN导轨方式安装固定、自然通风方式散热。

---
