SM412，SM522和利时输入输出模块控制器，上海思剑智能科技有限公司从事智能科技，信息科技，自动化科技领域内的技术开发，技术咨询，技术转让，电气设备，自动化设备，电子产品，通讯产品，机电产品的销售。工业自动化产品： PLC,DCS,传感器，变频器，编码器，继电器，伺服驱动，软启动器，触摸屏。产品涉及的品牌有： 欧陆，施耐德，西门子，ABB,SICK,P+F,E+H,横河，山川，三菱，艾默生，霍尼韦尔，FANUC,GE,伊顿电气，CTSM412 是 SM 系列硬件产品中的 8 通道带 HART功能电压模拟量冗余输入模块，完成 0~5V 电压信号的采集。SM412 模块可与 SM3412 电流型（限流）模拟量冗余输入端子模块相连，实现具有冗余配置的现场 0~22mA 信号的采集，并可以与现场 HART 仪表进行通信。
SM3412 端子模块通过 227.3? 的采样电阻将 8 路电流信号转换为 0~5V 范围内电压信号，送入SM412 模块。当现场外接两线制 HART 变送器时，SM3412 端子模块具有限流输出功能，通过内部跳线器使能。
SM412 模块还可与 SM3340 端子模块相连，实现具有冗余配置的现场 0~5V 电压信号的采集。

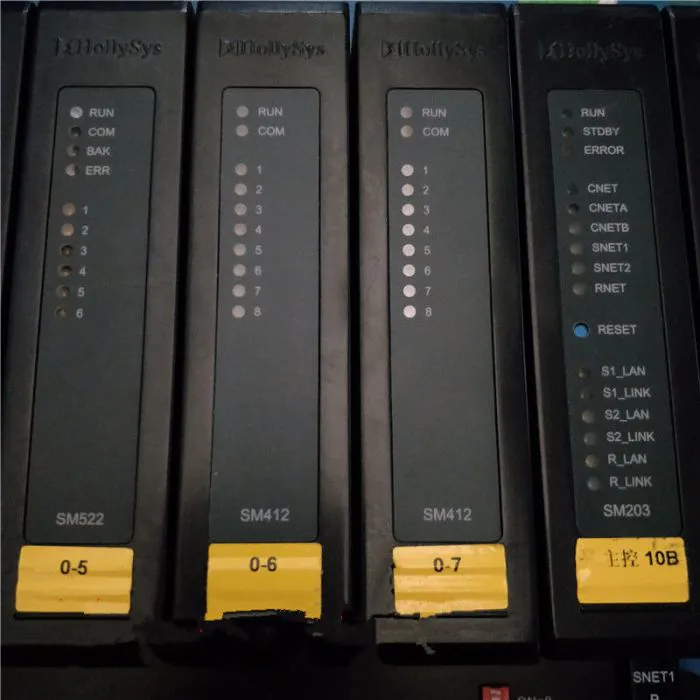

SM412 采用模块化设计，整体结构为盒式插件结构，机笼轨道安装，卡销固定。模块背板上的防混销固定。SM412模块为8通道模拟量输入模块，支持HART协议。SM412模块通过预制电缆与配套端子模块搭配使用，实现现场模拟量信号的采集与处理。
现场电流信号接入SM3414/SM3413端子模块，通过内部227.3Ω的采样电阻将电流信号转换为电压信号，然后经预制电缆送入SM412模块；同时支持二线制及四线制仪表 (可通过组态进行选择)，并可以与现场HART仪表进行通信，与HART仪表连接时，须采用二线制接法。
SM412采用模块化设计，整体为欧式插件结构，机笼安装、卡销固定，支持热插拔。模块与机笼槽位依据配套防混销识别定位，有效防止错位对硬件造成电气损伤。

---
