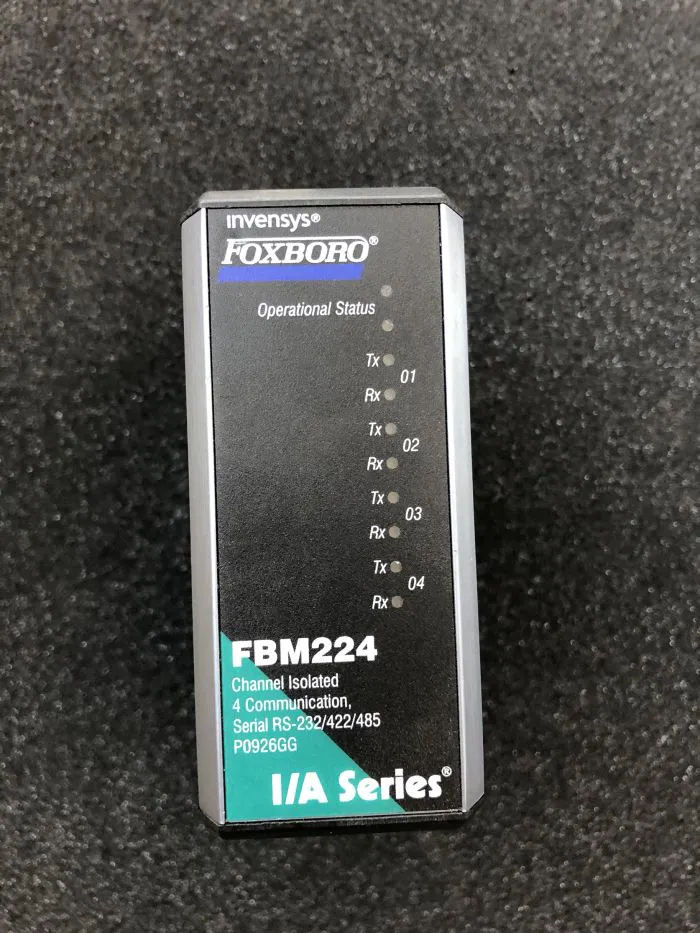

FBM224有四个口，每个口都可以单独地组态为RS-232、RS-422或RS-485，一个FBM224可以连接至Modbus网络上的各种标准的通讯接口。端口1和2，端口3和4可以组态为单一的逻辑端口，使用冗余的通讯电缆与具有双端口的Modbus设备接口。

FBM224组件和其相关端子附件适应多种类型的连接至设备：单端口/或双重端口的设备连接；直接连接至设备；当使用RS-232通讯接口时连接至调制解调器；RS-232转换至RS-422或RS-485；在TA和从站之间的本护装置。

FBM224组件与Modbus的I/O设备之间以主/从方式通讯。作为主站时，FBM224启动每次数据交换。从站设备只能当请求命令来到时应答主站。Modbus从站设备按照用户组态的频率周期性地输入数据。来自CP60的输出请求立即被FBM224接收，独立于组态的频率。

FBM224和Modbus从站设备之间的通讯通过四端口的端子附件。每个用于RS-422或RS-485接线的端口是密集型的端子，每个端口都有一个DIP开关以选择总线终端电阻。对于RS-232接线，端子附件TA具有一个标准DB-25芯公插头,每个端口有24 个DIP开关条，可以用于任何RS-232配置（例如连接到至发送或请求至发送）。

WINOOWs和Solaris两种版本的组态器用以设置FBM224通讯端口和从站组态文件。端口组态器可以方便地对每个端口设置通讯参数（例如通讯接口标准、波特率、奇偶校验）。设备处理组态器可以方便地对从站设备文件设置处理规范（例如扫描速率、功能代码、传输数据的启动地址和在一个传输周期中传输的数据的总数）。每个Modbus设备可以多达64个单独的处理任务。在组态过程中，选择的参数和可选项自动地检查。

FBM224可以访问多达64个设备以读写数据。

---
