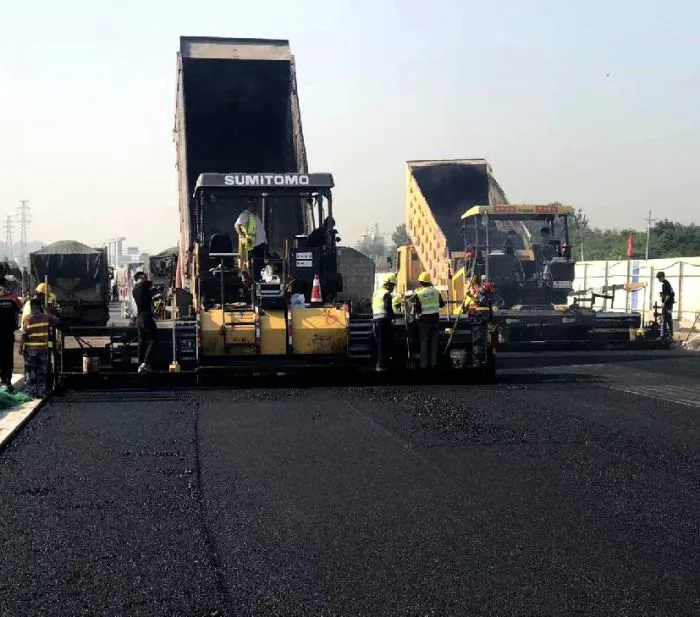

---

一、武汉SMA沥青混合料的生产

1、原材料控制SMA施工前进场原材料必须要进行检测，除了进行原材料常规检查外，还应特别对木质素纤维进行检查，如果受潮不得使用，必须在室内存放并架空，保持干燥并在使用前标定木质素纤维添加设备。改性沥青不得长时间存放，防止老化，保温贮存温度不低于140℃，现场制作改性沥青必须不间断地搅拌，防止改性剂离析。制作好的改性沥青的温度应该满足沥青泵输送及喷嘴喷出的要求，在满足施工的前提下，沥青的加热温度不应太高，一般控制在170℃～180℃之间。

2、SMA的制拌本工程SMA采用的间歇式沥青拌和机拌和，在施工期间应经常检查设备性能、计量的准确性，按规范要求对原材料进行检查外，还应观察沥青混合料是否拌和均匀，混合料有无“花白料”，来确定拌合时间。在本工程生产过程中经多次试拌确定纤维与粗集料的干拌时间为17s，喷入沥青后的湿拌时间为39s，总的拌和时间为56s。使用SBS改性沥青拌和时温度比拌合普通沥青混合料高10℃～20℃，矿料加热温度为185℃～195℃之间；沥青加热温度在165℃～170℃之间；混合料出厂温度在170℃～185℃。

---
